有機(jī)硅三防漆是一種室溫固化彈塑性硅樹脂。可以采用刷刷涂、噴涂、浸涂多種工藝，固化速度快，極好的抗磨損性，對(duì)各種電路板有良好的附著力；具有良好的耐溫性能，耐高溫200度左右。
有機(jī)硅三防漆基本特性
1.固化速度快，可室溫固化。對(duì)各種電路板有良好的附著力；
2.防潮防水、防油防塵性能佳；
3.具有良好的絕緣、抗壓、粘接強(qiáng)度高等電氣及物理特性。
有機(jī)硅三防漆廣泛應(yīng)用于LED、電子、電器、通訊、汽車、機(jī)械、國防工業(yè)等領(lǐng)域，有機(jī)硅三防漆形成的保護(hù)膜可有效地隔離線路板，并可保護(hù)電路免遭惡劣環(huán)境的侵蝕、破壞，從而提高線路板的可靠性，增加其安全系數(shù)，并保證其使用壽命。
TIS-NM有機(jī)硅三防漆是一種單組份無溶劑液體有機(jī)硅涂料，固化后的涂層具有優(yōu)良的電氣絕緣性能和化學(xué)穩(wěn)定性，能耐水、耐臭氧、耐氣候老化，能在-60~200℃溫度范圍長期使用，對(duì)電子元器件、PCB線路板、多種金屬、非金屬材料都具有良好的粘接性和附著力。
》對(duì)材料無腐蝕性

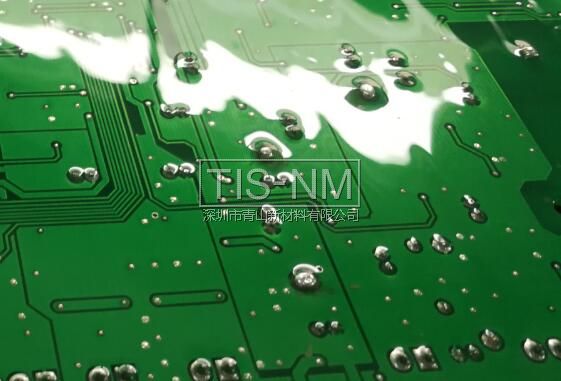

》憎水性及憎水遷移性強(qiáng)，防潮性好，耐濕熱（47℃，96%）試驗(yàn)168小時(shí)后，試板表面無明顯變化
》耐鹽霧性能強(qiáng)，中性鹽霧試驗(yàn)168小時(shí)后，試板表面無明顯變化
》更好的附著力，較大的分子量保證了優(yōu)異的附著力
》施工方便 可噴涂可刷涂
》無溶劑 低粘度
》耐高壓絕緣性能好
有機(jī)硅三防漆性能指標(biāo)
序號(hào) | 項(xiàng)目 | 單位 | 技術(shù)指標(biāo) | 檢測(cè)標(biāo)準(zhǔn) | |
固化前 | 1 | 外觀 | / | 半透明乳白色流動(dòng)體 | 目測(cè) |
2 | 表干時(shí)間（25℃） | min | 5 | GB/T 1728 | |
3 | 粘度 | mPa·s | 500 | GB/T 10247 | |
4 | 實(shí)干時(shí)間 | h | 22 | GB/T 1728 | |
固化后 | 5 | 附著力 | 級(jí) | 1 | GB/T 1720 |
6 | 拉伸強(qiáng)度 | MPa | 1.5 | GB/T 528 | |
7 | 斷裂伸長率 | % | 100 | GB/T 528 | |
8 | 擊穿強(qiáng)度 | kV/mm | 27 | GB/T 1695 | |
9 | 體積電阻率 | Ω·cm | 8.9×1014 | GB/T 1692 | |
有機(jī)硅三防漆檢驗(yàn)報(bào)告
* 附著力及耐溶劑后附著力均為1級(jí)，耐濕熱（47℃，96%）試驗(yàn)168小時(shí)后，試板表面無明顯變化，中性鹽霧試驗(yàn)168小時(shí)后，試板表面無明顯變化。
報(bào)告說明：
1.劃格后，用壓敏膠帶粘貼劃格區(qū)域后再觀察漆膜脫落情況。
2.試板制樣：采取噴涂方式制樣。
3.耐溶劑后附著力測(cè)試條件：將試板放置在乙酸乙酯中浸泡8h，擦拭干凈后檢測(cè)附著力。
4.鹽霧試驗(yàn)箱溫度：35℃;飽和桶溫度：47℃;噴霧壓力1.0kg/cm2;試驗(yàn)溶液為（50±5）g/L的NaCl水溶液，水為去離子水，鹽為分析純的NaCl，pH為6.5~7.2，噴霧量為（1.0~2.0）ml/80cm2/h。
5.鹽霧試驗(yàn)試樣的放置角度：試樣正面與垂直方向成15°~25°。
6.鹽霧試驗(yàn)結(jié)束后拿出試樣，放置30min，用自來水沖洗試樣表面殘留的鹽溶液，用紙輕輕吸干水分，檢查試樣。
