環(huán)保無溶劑有機(jī)硅三防漆基本介紹
是一種單組份無溶劑液體有機(jī)硅涂料，使用時(shí)，常溫下依靠空氣中的水分自然固化。固化后的涂層具有優(yōu)良的電氣絕緣性能和化學(xué)穩(wěn)定性，能耐水、耐臭氧、耐氣候老化，能在-60~200℃溫度范圍長(zhǎng)期使用，對(duì)電子元器件、PCB線路板、多種金屬、非金屬材料都具有良好的粘接性和附著力?？赏昝捞娲揽祵?-2577LOW VOC/Dow Corning 1-2577 LOW VOC。
TIS-NM環(huán)保三防漆特性
環(huán)保認(rèn)證 | 無溶劑 | 低粘度 | 固化快 | 無腐蝕 | 強(qiáng)附著力 |
●對(duì)材料無腐蝕性，適用基材廣泛
●憎水性及憎水遷移性強(qiáng)，防潮性好
●更好的附著力
●施工方便
●無溶劑
無溶劑型室溫固化彈性敷形涂料要求有空氣中的濕氣來固化。這種敷形涂料很受歡迎的原因是其對(duì)環(huán)境友著、無溶劑配方，快速固化，固化后的彈性體為在各種各樣的工作環(huán)境中的元器件和相互連接提供了很好的應(yīng)力消除。
尤其在極其惡劣的環(huán)境中，對(duì)于保護(hù)電路，保持元器件和線路的低應(yīng)力環(huán)境非常有用。這些惡劣的環(huán)境范圍包括日常的消費(fèi)類電子產(chǎn)品所處的溫度和濕度極端環(huán)境，到更加惡劣的汽車引擎蓋下的環(huán)境，以及在軍事或者工業(yè)應(yīng)用的環(huán)境。
用于剛性和柔性電路板的保護(hù)，固化后形成柔軟的透明彈性體，是印刷線路板應(yīng)用的理想材料，尤其是印刷線路板上那些敏感元器件和密間距設(shè)計(jì)的元器件，例如繼電器、電感、發(fā)動(dòng)機(jī)、電位器、光學(xué)儀器等。
有機(jī)硅三防漆性能指標(biāo)
序號(hào) | 項(xiàng)目 | 單位 | 技術(shù)指標(biāo) | 檢測(cè)標(biāo)準(zhǔn) | |
固化前 | 1 | 外觀 | / | 半透明乳白色流動(dòng)體 | 目測(cè) |
2 | 表干時(shí)間（25℃） | min | 15 | GB/T 1728 | |
3 | 粘度 | mPa·s | 610 | GB/T 10247 | |
4 | 實(shí)干時(shí)間 | h | 22 | GB/T 1728 | |
固化后 | 5 | 附著力 | 級(jí) | 1 | GB/T 1720 |
6 | 拉伸強(qiáng)度 | MPa | 1.5 | GB/T 528 | |
7 | 斷裂伸長(zhǎng)率 | % | 100 | GB/T 528 | |
8 | 擊穿強(qiáng)度 | kV/mm | 27 | GB/T 1695 | |
9 | 體積電阻率 | Ω·cm | 8.9×1014 | GB/T 1692 | |
固化時(shí)間取決于幾種參數(shù)，包括使用的方法、薄膜厚度、濕度和溫度。表干時(shí)間通常是指涂料表面已干燥到能操作的時(shí)間。而完全固化時(shí)間是指材料達(dá)到全部物理特性如硬度、拉伸強(qiáng)度和粘合力所需要的時(shí)間。
一般特性：不含溶劑，室溫固化，低氣味，低粘度
產(chǎn)品使用特性：?jiǎn)谓M份、無底漆使用
熱穩(wěn)定性：低溫高溫穩(wěn)定性
穩(wěn)定性：抗氧化、耐水氣、耐濕熱、耐臭氧、防紫外輻射
粘接性：FR4、金屬（鋁、銅）、陶瓷、塑料、玻璃等
通常情況下，有機(jī)硅三防漆需依靠溶劑進(jìn)行稀釋，以增加其流動(dòng)性，TIS-NM環(huán)保三防漆在無溶劑的情況下保持產(chǎn)品低粘度和良好的流動(dòng)性，同時(shí)使產(chǎn)品發(fā)揮出較強(qiáng)的附著力，同類型的很多三防漆產(chǎn)品目前還無法兼顧這幾個(gè)技術(shù)難點(diǎn)。
無溶劑環(huán)保三防漆檢驗(yàn)報(bào)告
（1）常規(guī)性能檢測(cè)報(bào)告
（2）耐候、耐溶劑、耐腐蝕檢測(cè)報(bào)告
※ 附著力及耐溶劑后附著力均為1級(jí)，耐濕熱（47℃，96%）試驗(yàn)168小時(shí)后，試板表面無明顯變化，中性鹽霧試驗(yàn)168小時(shí)后，試板表面無明顯變化。
報(bào)告說明：
1.劃格后，用壓敏膠帶粘貼劃格區(qū)域后再觀察漆膜脫落情況。
2.試板制樣：采取噴涂方式制樣。
3.耐溶劑后附著力測(cè)試條件：將試板放置在乙酸乙酯中浸泡8h，擦拭干凈后檢測(cè)附著力。
4.鹽霧試驗(yàn)箱溫度：35℃;飽和桶溫度：47℃;噴霧壓力1.0kg/cm2;試驗(yàn)溶液為（50±5）g/L的NaCl水溶液，水為去離子水，鹽為分析純的NaCl，pH為6.5~7.2，噴霧量為（1.0~2.0）ml/80cm2/h。
5.鹽霧試驗(yàn)試樣的放置角度：試樣正面與垂直方向成15°~25°。
6.鹽霧試驗(yàn)結(jié)束后拿出試樣，放置30min，用自來水沖洗試樣表面殘留的鹽溶液，用紙輕輕吸干水分，檢查試樣。

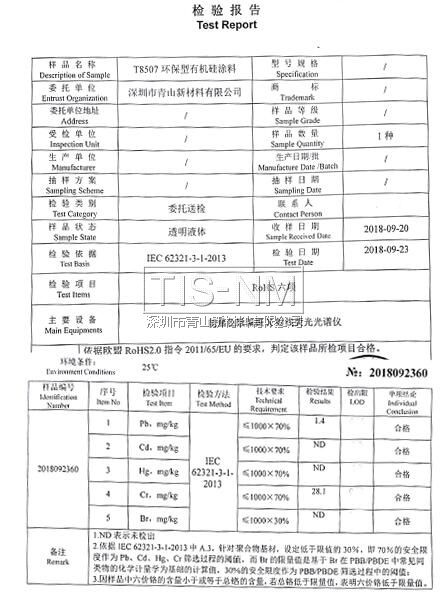

（3）ROHS報(bào)告
（4）氯元素檢測(cè)報(bào)告
無溶劑環(huán)保三防漆典型用途
廣泛用于電子線路板、元器件等混合集成電路、汽車電子控制板、軍工類電子線路板、航空航海儀器儀表、柔性印刷電路板、電腦控制板、工業(yè)控制板、半導(dǎo)體晶體線路保護(hù)、家用電器控制器、等電子零件的三防保護(hù)產(chǎn)品，通訊設(shè)備、變電設(shè)備、母排、電機(jī)附件、開關(guān)柜、干式變壓器、整機(jī)浸涂或噴涂，起到防潮、防靜電、絕緣作用。
環(huán)保三防漆涂覆工藝

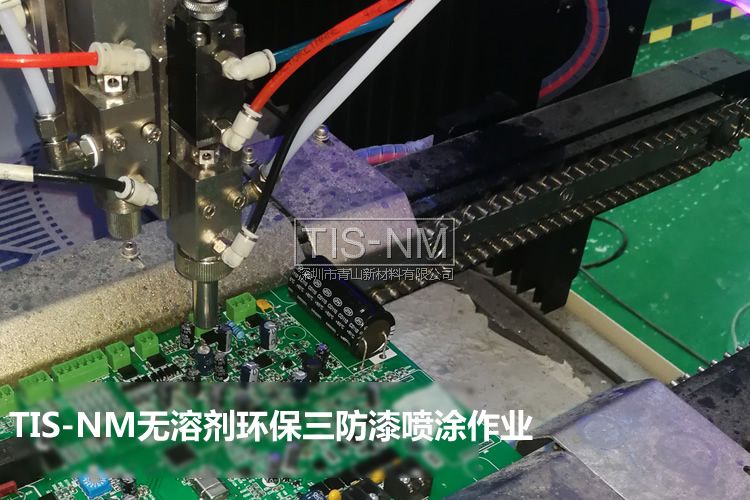

一、全自動(dòng)噴涂工藝
●將需涂覆的材料表面擦拭干凈，保證被粘表面無油污、雜質(zhì)。
●本品可采用刷涂、噴涂、浸涂等方法施工。涂層以不流卦、不漏涂為限。一次涂膜厚度一般在 0.1~0.2mm 之間為宜，最終涂膜厚度應(yīng)達(dá) 0.3~0.5mm。
●第一道涂膜表干后，即可再次涂覆。
●用完的毛刷、噴槍等應(yīng)及時(shí)用稀釋劑洗凈，以備下次使用。
●本產(chǎn)品使用時(shí)靠接觸空氣中水分固化。施工剩余產(chǎn)品需及時(shí)密封以備下次使用?？諝庵械乃趾吭礁?，涂料干燥固化越快；溫度越高，涂料固化越快。

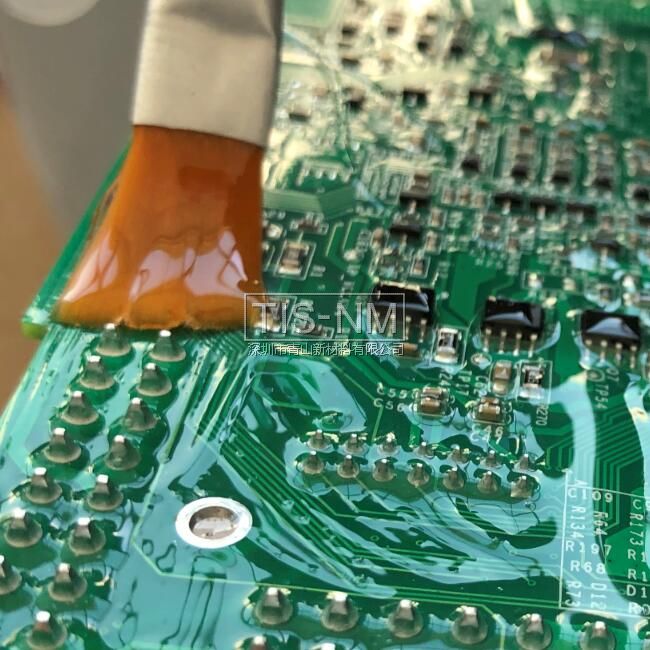

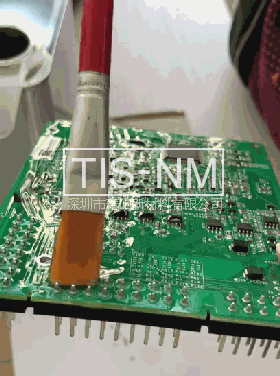

二、環(huán)保三防漆刷涂工藝
環(huán)保三防漆包裝、儲(chǔ)存和運(yùn)輸
規(guī)格為1000g/罐
本品為標(biāo)準(zhǔn)容器包裝。
按非易燃品儲(chǔ)運(yùn)。
安全與環(huán)保
本產(chǎn)品符合環(huán)保認(rèn)證，符合當(dāng)下國內(nèi)安全生產(chǎn)管理部門及環(huán)保部門對(duì)電子制造等企業(yè)原材料環(huán)保、安全等各方面的要求，可在室溫下儲(chǔ)存與使用，對(duì)人體傷害小，無刺鼻異味，關(guān)于安全防護(hù)等相關(guān)數(shù)據(jù)請(qǐng)參考我司工程人員提供的MSDS文件。相較道康寧1-2577LOW VOC/Dow Corning 1-2577 LOW VOC，本產(chǎn)品更環(huán)保，100%固含，無溶劑，并非LOW VOC，而是0 VOC，因些從安全與環(huán)保層面考慮，也可完美替代道康寧1-2577LOW VOC/Dow Corning 1-2577 LOW VOC。

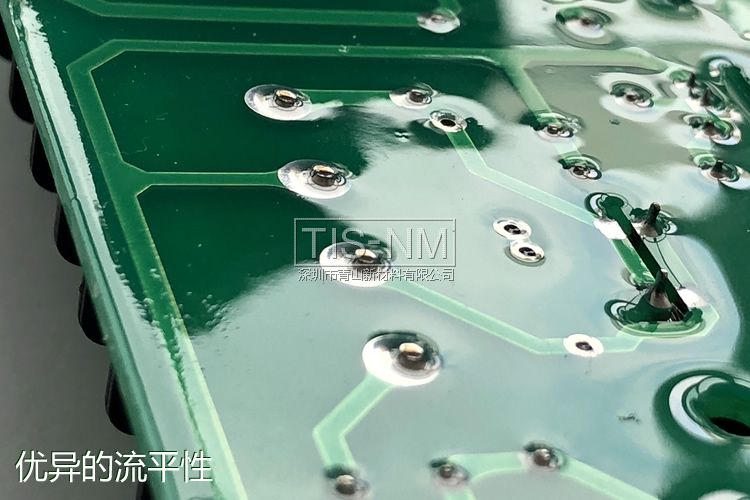

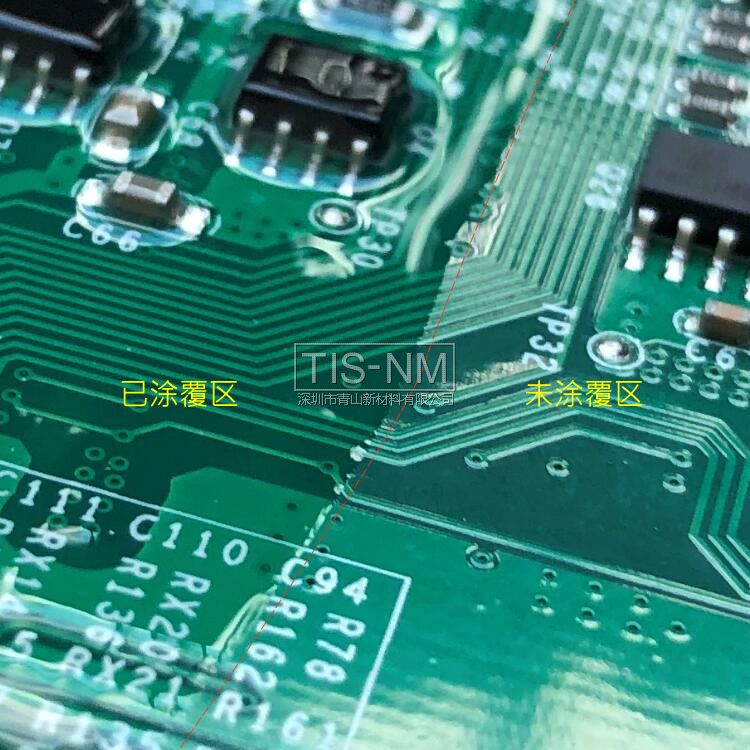

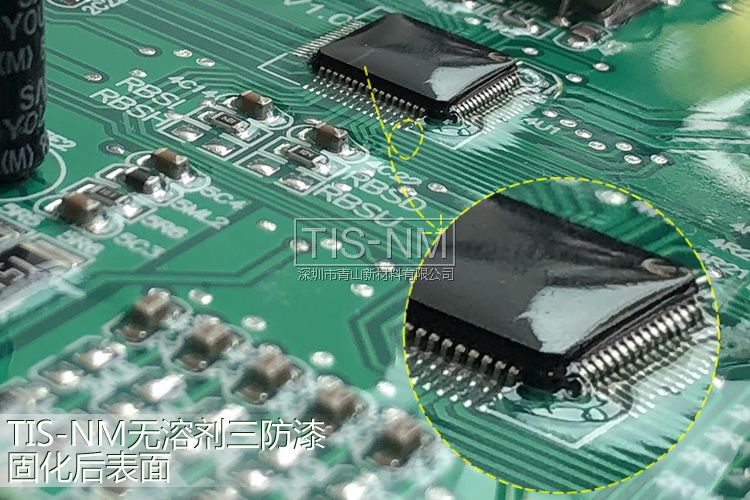

環(huán)保三防漆噴涂案例
樣品及免費(fèi)打樣申請(qǐng)熱線：400-7777-029
