室溫固化彈塑性敷形三防漆
類別
單組份室溫固化有機(jī)硅
外觀
半透明液體；固化后形成無色的彈塑性膜層
特性
抵御潮濕和其它惡劣環(huán)境影響；良好的介電特性;優(yōu)異的耐腐蝕耐候性能
主要用途
用于剛性和柔性印刷線路板以及各種陶瓷和混合電路、元器件、連接器和線路的抗磨損保護(hù)性涂料
彈塑性敷形三防漆介紹
敷形三防漆是應(yīng)用于印刷電路或者是其它電子基材的薄層材料（一般厚度為幾密耳或者幾微米）。它可以提供環(huán)境的和機(jī)械的保護(hù)作用，從而顯著地延長元器件和電路的使用壽命。敷形涂料傳統(tǒng)的使用方法是浸漬或者刷涂法，現(xiàn)在愈來愈多使用選擇性噴涂或全自動點(diǎn)膠設(shè)備。
敷形三防漆可以保護(hù)電子印制電路板免受潮濕和污染物的損害，避免短路和對導(dǎo)體和焊點(diǎn)的腐蝕。它還能使導(dǎo)體間的金屬樹枝狀生長和電遷移最小化。另外，應(yīng)用敷形涂料還可以保護(hù)電路和元器件免受磨損和溶劑的影響。在對電路板的絕緣性起到保護(hù)作用的同時，還提供了應(yīng)力消除作用。
青山新材敷形三防漆尤其在極其惡劣的工作環(huán)境中，對于保護(hù)電路，保持元器件和線路的低應(yīng)力環(huán)境非常有用。這些惡劣的環(huán)境范圍包括日常的消費(fèi)者電子產(chǎn)品所處的溫度和濕度極端環(huán)境，到更加惡劣的汽車引擎蓋下的環(huán)境，以及在軍事或者工業(yè)應(yīng)用的環(huán)境。。
主要用途

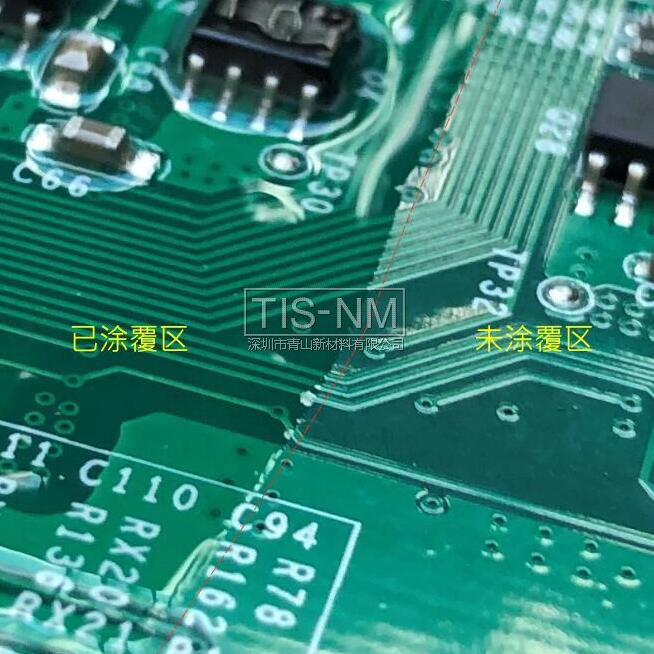

青山新材T8607可用于剛性和柔性電路板的保護(hù)涂料。這種溫固化涂料快速固化、單組份、自粘性涂料，固化后形成柔韌的透明的彈塑性涂料，是印刷線路板使用的理想材料，尤其是要求堅(jiān)韌和抗磨損的線路板。
青山新材T8607敷形三防漆使用方法
通過刷涂、浸漬或自動化選擇性噴涂方法涂覆。對于噴涂法無需溶劑稀釋，青山新材T8607屬于100%固含且低粘度的三防漆，可直接進(jìn)行噴涂。對于浸涂法，材料可以即時使用，盡量在有限的時間內(nèi)完成，主要是指在表干之前要完成涂覆，否則流動性會降低。
青山新材T8607敷形三防漆固化方法
可以用加熱的方法來縮短達(dá)到表干所需的時間。當(dāng)使用加熱方法時，要有充分間先讓溶劑揮發(fā)，然后再放入熱風(fēng)循環(huán)型烘箱中加熱。通常3密爾（75微米）涂層的固化時間是先在室溫下放置10分鐘，然后再在80°C溫度下放置10分鐘。如果涂層起泡，或者含有汽泡，應(yīng)在室溫下放置更長的時間，讓溶劑揮發(fā)掉之后，放入烘箱中固化.
青山新材T8607敷形三防漆技術(shù)參數(shù)
產(chǎn)品 | 青山新材T8607室溫固化彈塑性三防漆 | |
顏色 | 半透明 | |
粘度 厘泊或mPa*s | 610 | |
硬度 | 28D | |
比重 | 1±0.05 | |
室溫下表干時間 分鐘 | 15-20 | |
室溫固化時間 小時 | 22 | |
危險性 | 可燃性 | 否 |
爆炸性 | 否 | |
性狀 | 物理形態(tài) | 流動體 |
氣味 | 輕微的氣味 | |
介電強(qiáng)度 | volts/mil | 350 |
kV/mm | 20 | |
在100Hz下的介電常數(shù) | 2.5 | |
在100KHz下的介電常數(shù) | 2.4 | |
體積電阻率，ohm-cm | 1.8E+14 | |
在100Hz下的損耗因子 | 0.0005 | |
在100KHz下的損耗因子 | 0.0002 | |
室溫下從生產(chǎn)日期起的保質(zhì)期，月 | 12 | |
產(chǎn)品特性
常規(guī)特性：室溫固化、低氣味、無溶劑型、無氯、ROHS；
穩(wěn)定性：抗氧化、耐水、耐熱性、耐磨損性、耐臭氧性、防紫外輻射；
粘接性：FR4、金屬、鋁、銅、陶瓷、塑料、無底漆粘接性。
耐熱性 ：低溫穩(wěn)定性、高溫穩(wěn)定性；
相容性 ：塑料、聚酯、陶瓷；
