防污涂層基本要求
★什么是污垢？
親水性污漬（包含在水中）、指紋和油脂等污垢
被分子間力吸附？ （它在分子間力的作用下被吸附）
難以粘附在低能量表面上。
如果用高表面張力纖維擦拭，它會被拉到高表面張力的一側，擦拭也很容易。
（*氟分子間力弱）
①拒油性 → 與防污性能成正比。拒油接觸角50°是最低線。
②粘合性（表面硬度） → 沒有被紙巾劃傷的水平 = 鉛筆硬度5H
硬涂層=鉛筆硬度8 - 9 H.
③耐久性（耐磨性） → 至少需要400摩擦耐久性。
如果可能的話超過10000次
④外觀 → 不破壞材料的質地。即使它變質，也不會影響外觀。
⑤固化性 → 在室溫下固化。
?常規(guī)的防水/防油 → 鉛筆硬度限制在約4H
?為了獲得粘合性和硬度，必須具有完全不同的分子結構。
出現(xiàn)了粘合反應型涂層劑
?全氟烷基+偶合功能 Rf-Si-（O-R）3
?使用新開發(fā)的底漆涂層劑
①可以實現(xiàn)具有耐磨擦的高附著力涂層。
②在室溫下固化20-48小時。 （空氣中的水分成為催化劑）
③玻璃，金屬，玻璃鋼，PET，PC，PVC，PMMA，聚酯，人造大理石等，可用于任何材料。
④由于它是膜厚度為10-20nm的透明薄膜，因此不會損壞材料的質地和光學性能。
⑤惡化時不會顯得破舊。

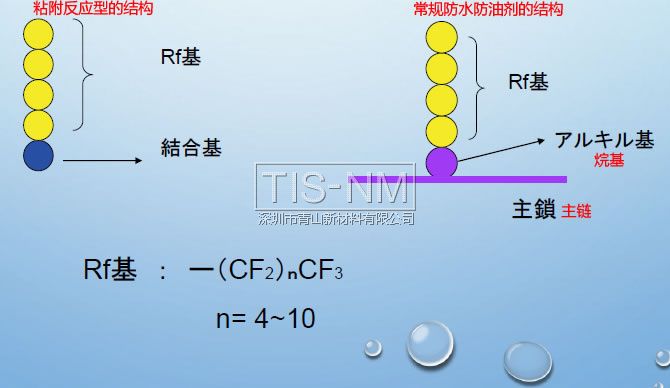

防污涂層劑(粘合反應型防水防油劑)的結構

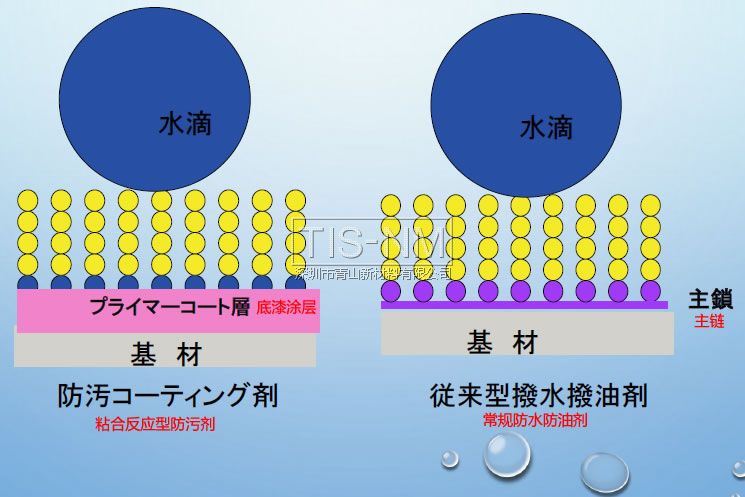

固化后的結構
耐摩擦性能——常溫干燥48小時
材料 | 初始值 | 400次往返摩擦后 | ||
| 防油性* | 防污性** | 防油性* | 防污性** | |
| PVC | 82° | ○ | 50° | ○ |
| PET | 83° | ○ | 67° | ○ |
| 丙烯酸樹脂 | 81° | ○ | 35° | △ |
| FRP | 74° | ○ | 49° | ○ |
| 人造大理石 | 77° | ○ | 30° | △ |
| SUS 304鏡面 | 69° | ○ | 59° | ○ |
| 玻璃（直接涂布） | 68° | ○ | 60° | ○ |
耐摩擦性能——加熱干燥的情況
材料 | 干燥條件 | 初始值 | 400次往返摩擦后 | ||
| 防油性* | 防污性** | 防油性* | 防污性** | ||
| PVC | 60℃60分 | 82° | ○ | 50° | ○ |
| PET | 60℃60分 | 83° | ○ | 67° | ○ |
| 丙烯酸樹脂 | 60℃60分 | 81° | ○ | 35° | △ |
| FRP | |||||
| 人造大理石 | |||||
| SUS 304鏡面 | 80℃15分 | 69° | ○ | 59° | ○ |
| 玻璃（直接涂布） | 80℃15分 | 68° | ○ | 60° | ○ |
防污涂料實例

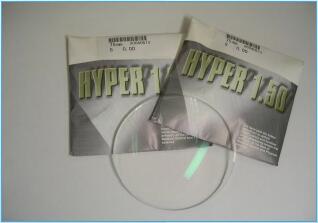

*眼鏡鏡片（鏡片制造商加工）
鏡片材質：聚碳酸酯
預處理：二氧化硅基涂料（用作抗反射層）
涂布方法：浸漬
*眼鏡主體（框架+鏡片店加工）
預處理：超聲波清洗后用底漆處理
使用方法：用薄紙擦拭
*手機防污涂料
效果：手機上帶有皮脂和指紋
提高防粘連性和可移除性。
使用方法：用紙巾擦拭。
*光電傳感器鏡頭部件上的防污涂層
部分涂布
*自動水龍頭紅外傳感器防止光接收部分污染
耐刮擦性和擦拭耐受性很重要。
使用方法用紙巾擦拭。
*珠寶防污涂層
涂布方法：浸漬

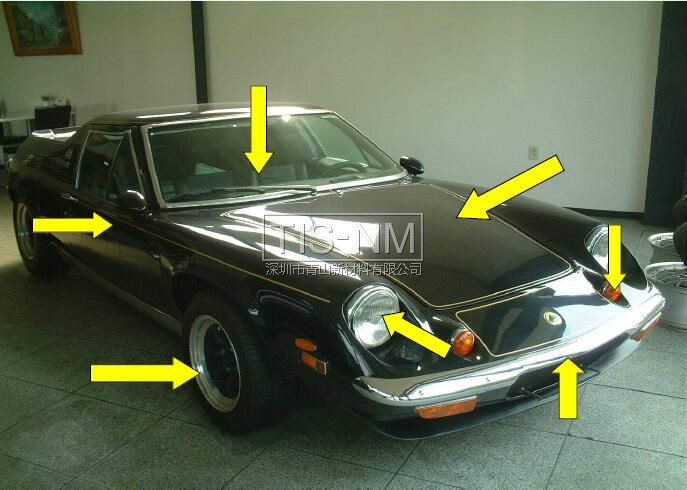

防污涂層實例(汽車相關)
*汽車玻璃的防水涂層
與硅系防水劑的差別點：玻璃上難以附著油膜。
*汽車車身上的防水涂層劑
耐用性更好

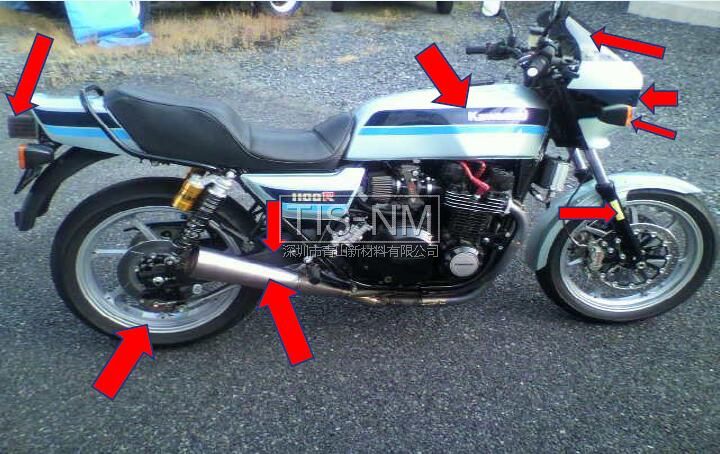

防污涂料實例（兩輪相關）
*自行車的前哨涂層
前哨涂層可以使運動更平穩(wěn)。
*汽車車身上的防水涂層劑
實現(xiàn)耐久性和耐熱性（200℃）。
