本產(chǎn)品是含有氟樹(shù)脂的表面處理劑??梢灾苯油磕ぴ诮饘倩?、印刷基板上,達(dá)到優(yōu)異的防濕、防腐蝕、拒水拒油性能??梢詰?yīng)用于噴涂、浸漬、旋轉(zhuǎn)噴涂等噴涂方式。 |
1.特征
?優(yōu)秀的撥水以及防水性能
?高撥油性能(撥油性高于PTFE)
?薄涂層也能發(fā)揮優(yōu)異的性能
?室溫成膜(25℃條件下15分鐘內(nèi)可成膜)
?高耐熱性(熱分解溫度在200 ℃ 以上)
?無(wú)閃點(diǎn)。非危險(xiǎn)品。
水蒸氣透過(guò)系數(shù) (g·mm/m2·24h) *1 | 吸水率 (%)*2 | 水接觸角 (度)*3 | 膜厚 (μm)*3 | 干燥時(shí)間 (分)*4 | |
SURECO1102 SURECO1202 | 6.1 | <0.5 | >110 | ~1 | <3 <1 |
*1 JIS Z0208 (杯法)
*2 水中浸漬24h
*3 1 dip 膜厚0.1-0.2μm
*4 25℃指觸干燥時(shí)間

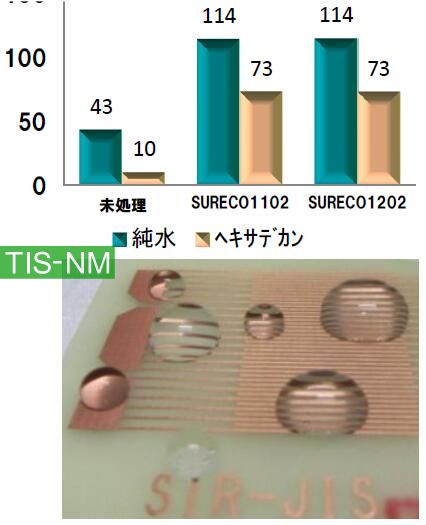

高撥水撥油性能
接觸角[度]

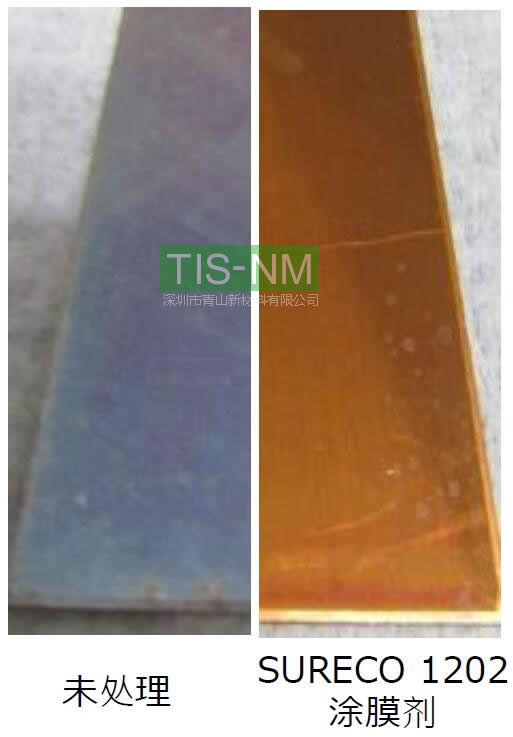

防銹性能
針對(duì)使用在印刷基板中的銅進(jìn)行了評(píng)測(cè)。在高溫高濕的環(huán)境中也沒(méi)有出銹,有助于保持回路的正常運(yùn)作。
涂層液: SURECO 1202
被測(cè)主體: 銅片
JIS 3100(C1100P)
涂裝工藝: 浸漬法
膜厚: 0.1-0.2μm
試驗(yàn)條件: 85℃/85%RH
試驗(yàn)時(shí)間: 100小時(shí)

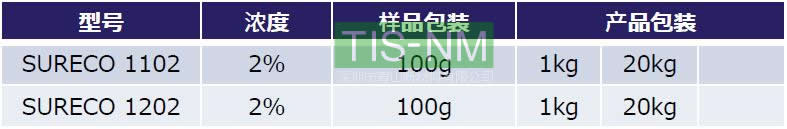

2. 產(chǎn)品信息
3.產(chǎn)品應(yīng)用
· 可提高印刷線路板和電子配件產(chǎn)品的防濕性、防水、防腐性。防助焊劑溢流。
· 可用于電子設(shè)備外殼的防水、拒油。防止油溢出。
· 可防止光學(xué)配件、磁頭等的污漬附著。
4. 涂膜特性
特性值 | 參考 | |
密度[kg/m3] | 1.7×103 | JIS K7112 A法 |
比熱[J/kg?K] | 1.2×103 | JIS K7123 |
熱傳導(dǎo)率W/m?k[ ] | 0.13 | JIS R1611(レーザーフラッシュ法) |
分解溫度[℃] | 236 | TG-DTA(注1) |
玻璃轉(zhuǎn)換點(diǎn)[℃] | 42 | DSC法 |
楊氏模量[MPa](23℃) | 4.0×102 | JIS K7113 |
延伸[%] (23℃) | 271 | |
牽引強(qiáng)度[MPa] (23℃) | 6.1 | |
線膨脹率[p pm/℃] | 1~2×10-4 (-100℃~-10℃) | JIS K7197 |
絕緣抵抗[Ω] | 1×1013以上 | JIS Z3197 |
擊穿強(qiáng)度[kV/mm] | 約25(短時(shí)間法) 約20(階段法) | JIS C2110 |
體積電阻[Ω?cm] | 1×1015以上 | JIS K6911 |
表面電阻率[Ω] | 1×1014以上 | |
介電常數(shù) | 3.5(1kHz) | |
3.2(1MHz) | ||
誘導(dǎo)電正接 | 0.02(1kHz) | |
0.03(1MHz) | ||
透過(guò)系數(shù)[g?mm/m2? 24h] | 6.1 | JIS Z0208(杯法) |
吸濕度[wt%] | 0.1 | 40℃×90%RH 24h后測(cè)定 |
吸水率[%] | 0.5以下 | 水中24h后測(cè)定 |
注1) 測(cè)定條件(Air:400mL/min、升溫速度:2℃/min、材質(zhì):Pt)
5. 涂裝方法
· 可適用于刷涂、浸漬處理、旋轉(zhuǎn)涂膜等涂裝方法。
· 為避免氣體的吸入,不建議噴涂。
6.使用注意以及相關(guān)法規(guī)
請(qǐng)按照MSDS的規(guī)定,正確使用本產(chǎn)品
