TIS-NM納米防潮涂層工藝要求

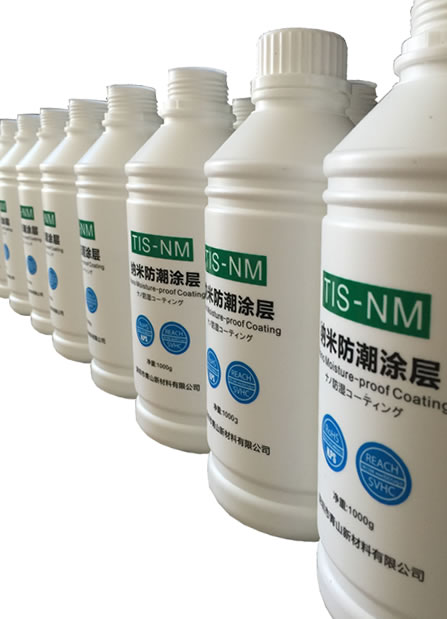

【1】TIS-NM納米防潮涂層在到達用戶手中時已經是可直接應用的成品,規格為1000g/瓶,無需再二次加工,禁止使用其它溶液進行稀釋,包括水(劃重點:切記不可摻水)。
【2】推薦的施工方法為:浸泡 刷涂 淋涂,其中首選浸涂,因?yàn)榻亢竽痈鶆?,覆蓋更完整。
【3】浸泡用容器在能容下PCBA的同時盡可能以小開口為易,以減少揮發,可采用豎直浸涂,這樣可以選擇開口更小的容器,以減少容器揮發表面積。
【4】請保持在15-20度的環境溫度下操作,可在空調窒內進行。
【5】取用適量,以剛好在容器中沒過PCBA為準。
【6】已取出但未使用完的納米液可再次回收至原包裝瓶內,下次可繼續使用。
【7】對于諸如zif類連接器需進行事先防護,插針類,USB等針腳大而疏的接品件無需防護,對聲音播放及傳輸類器件需要進行防護,個別連接器若在涂覆結束后不能導通,可以反復插拔幾次即可導通。
【8】避免為尖銳的物品刻畫涂層表面,本品由于超薄,并非傳統膠水類產品,附著力不足以支撐人為的破壞。
【9】在施工前進行必要的樣板測試非常有必要。有任何疑問請致電:400-7777-029
PCB納米涂層簡易操作工藝流程
一、浸泡
(1)準備適合的容器,以剛好容納下PCBA為準。

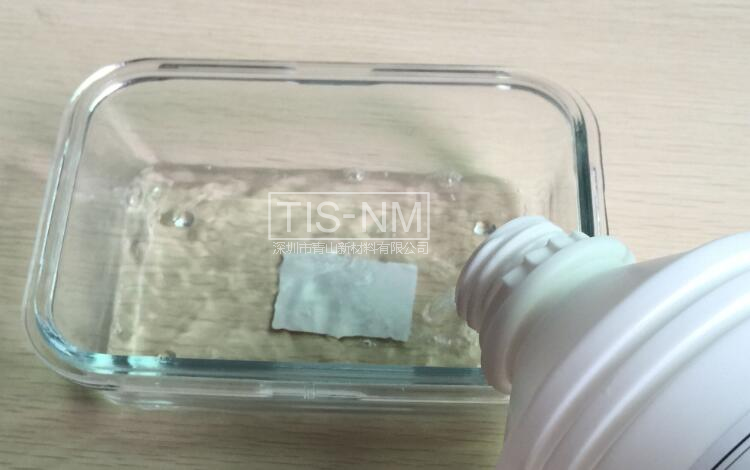

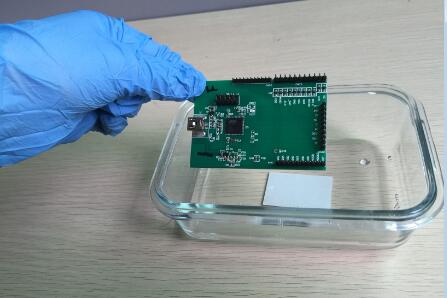

(2)倒入適量的TIS-NM納米防潮溶液(即青山新材納米涂層涂料),將PCB板浸入納米液中。

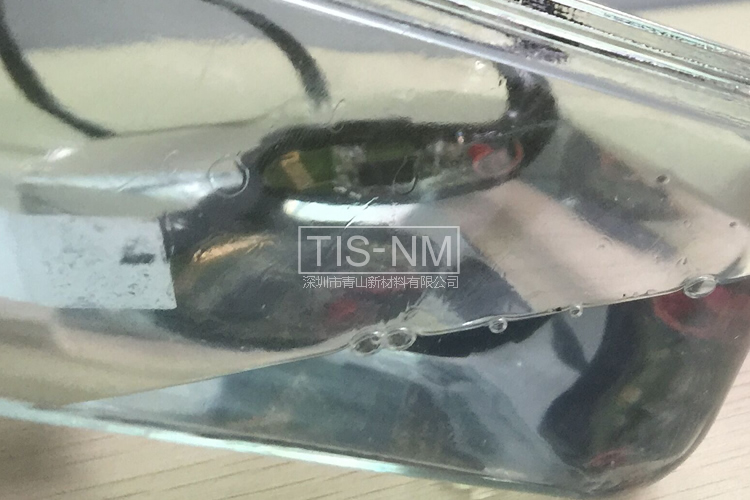

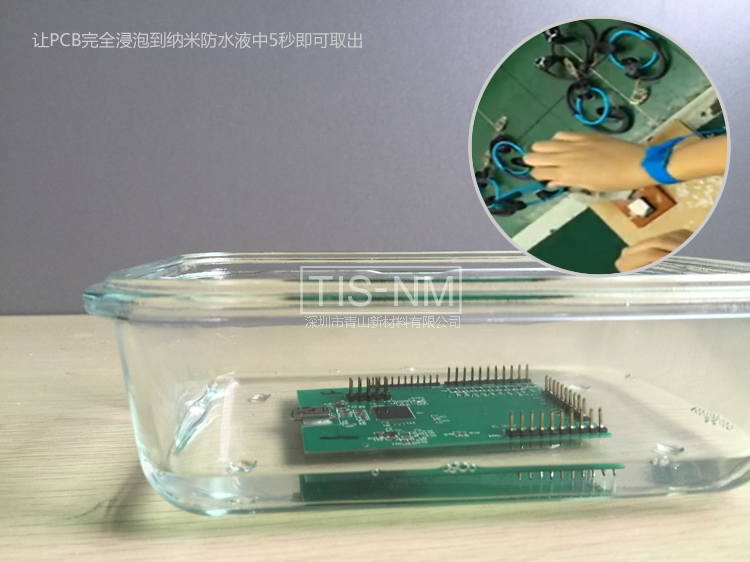

(3)讓PCB板完全浸入納米溶液中,浸泡約3-5秒,可以適當翻動,以達到更完整更均勻的結膜效果(注:如果浸入后拿出再次浸入則實際為兩次涂覆,最終膜層厚度會X2)。

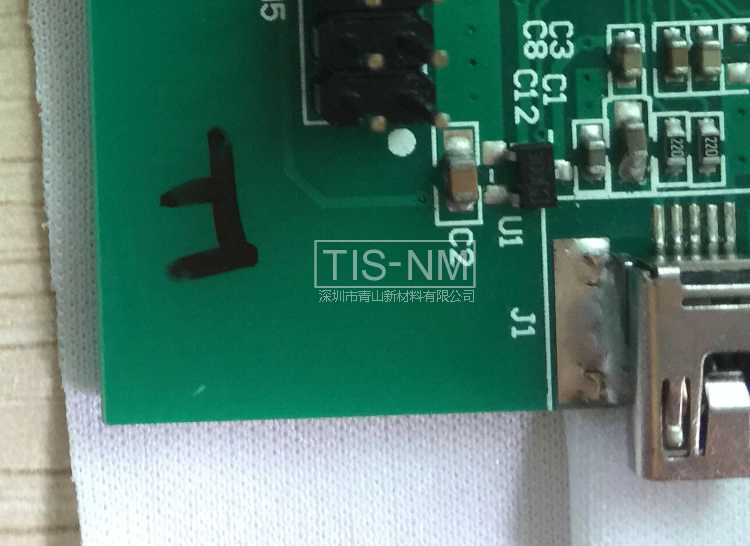

(4)將PCB板從溶液中取出,TIS-NM納米涂層涂料的流掛液滴是很小量的,如圖中PCB板右下角所示。
(5)取出后常溫晾置在干凈的桌面,青山新材TIS-NM納米涂層是納米級厚度,肉眼幾乎不可見,PCB做完涂層工藝后表面看起來依然很整潔干凈,約5-10分鐘可全干。

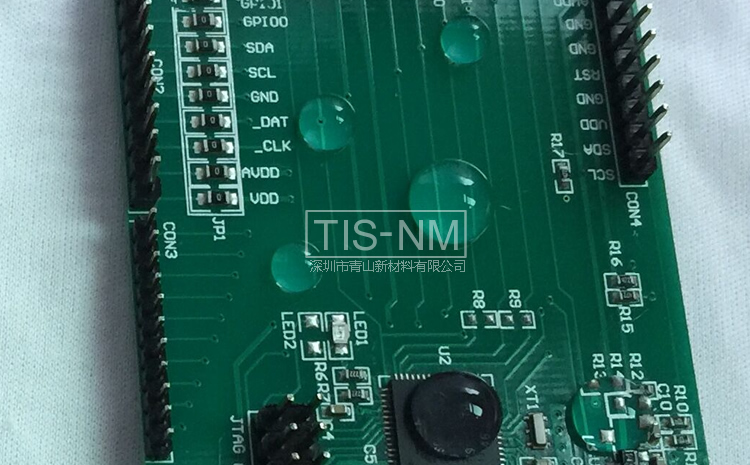

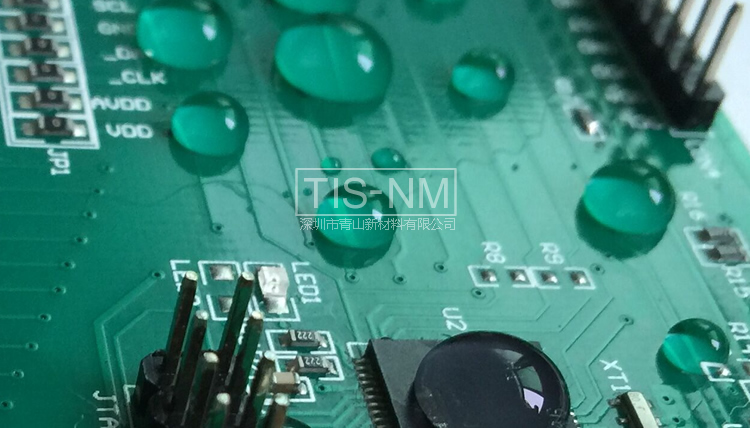

(6)在PCB上滴水或者噴水觀察納米涂層的超疏水現象。

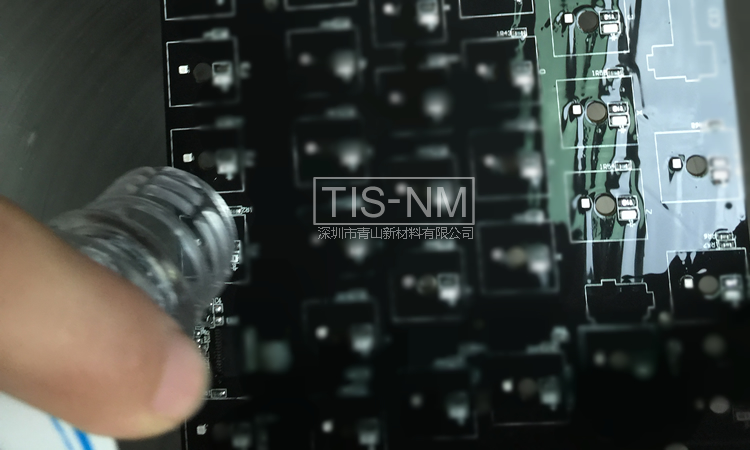

(7)可以跟普通表面的PCB進行對比,做過納米防水涂層的PCB表面的水滴更圓潤,比較規則,像是同一個水滴的無限復制,只不過有大有小。而普通表面的PCB上的水滴則是成片狀。

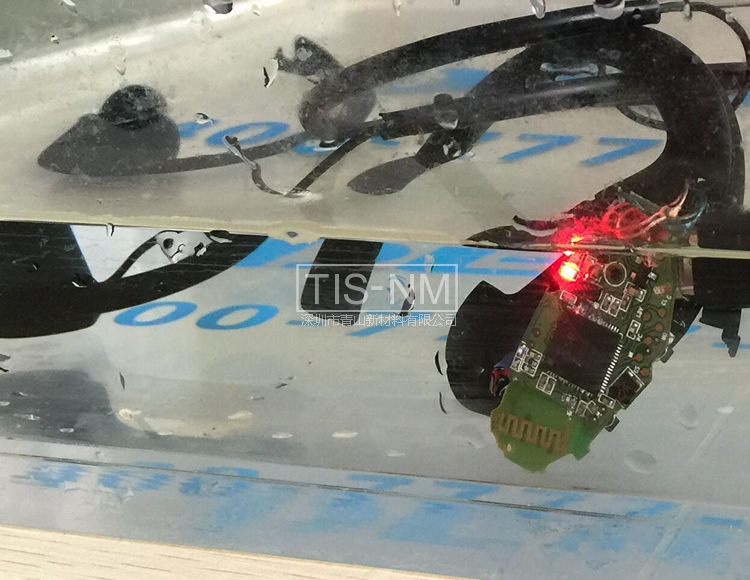

(8)也可以對成品進行帶電入水測試
二、刷涂

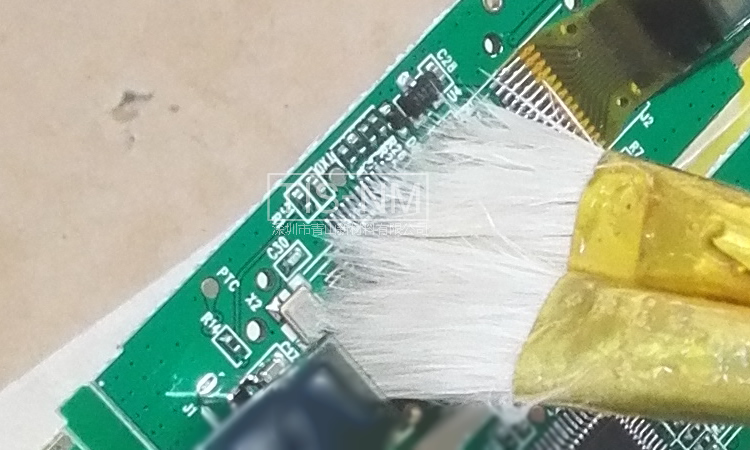

對于表面積較小的PCB板或者是維修局部元器件后原TIS-NM納米涂層被破壞時可以使用刷涂的工藝。
三、淋涂

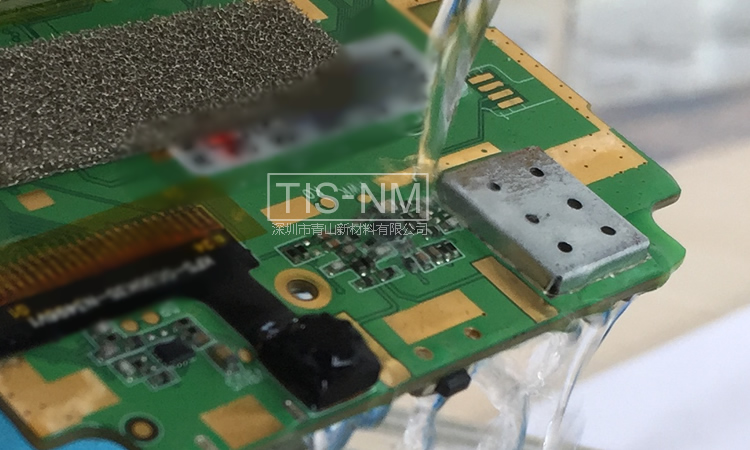

就是將納米液直接淋到PCBA上的一種施工工藝,由于這種方式納米涂料的揮發損失會相對較多,不推薦批量生產使用。
通過較多的客戶應用經驗總結,浸泡式涂覆的效果最好,涂層均勻,操作簡單。
青山新材料TIS-NM納米涂層使PCB電路板表面的能量降低,形成超疏水現象,在PCB表面形成一張防水防潮防腐蝕網,而這張網由極細微的納米顆粒組成,顆粒之間有一定的空隙,從而使納米涂層比傳統三防漆類產品散熱更好。
